Smart Automation - Pumpstation
Smart Automation för avloppspumpstationer är framtagen med fokus på optimering, energibesparing, nyckeltalsberäkningar samt uppföljning av anläggningen och ledningsnätet när det gäller klimatavtryck och miljöpåverkan.
Lösningen är baserad på Mitsubishis hårdvarukoncept för pumpstationer
Några av de kriterier som sattes upp för styrningen när vi tog fram den:
Några av de kriterier som sattes upp för styrningen när vi tog fram den:
Data ska hanteras inom befintlig OT-infrastruktur.
Möjlighet till högflödesstyrning av ledningsnätet.
Val för prioriterad bräddpunkt på ledningsnätet.
Jämnare flöde till reningsverket.
Uppföljning på tillskottsvatten, var sker mest tillskott, hur stort är tillskottet och vilken typ av tillskottsvatten det rör sig om.
Utökad uppföljning på nederbörd och koppling till tillskottsvatten.
Minskad miljöbelastning från spillvattennätet.
Underlag för rapportering till tillsynsmyndigheter.
Energioptimering av pumpar och anläggning.
Kompabilitet med SCADA för vidare uppföljning.

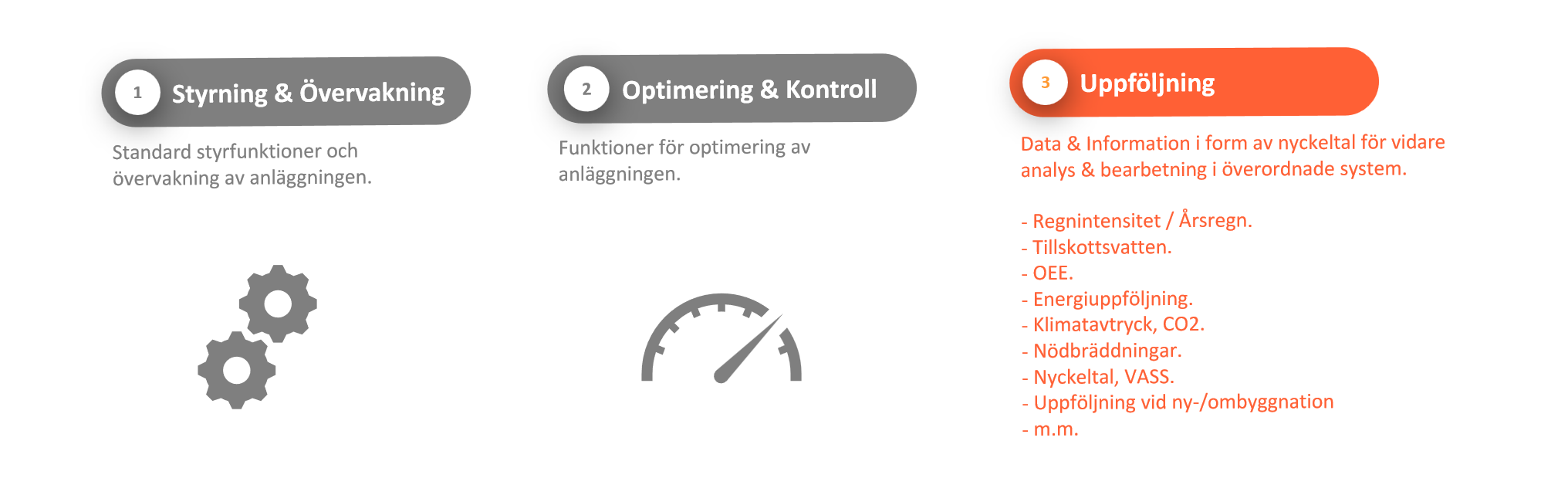

Uppföljning
En lösning baserad på Mitsubishis hårdvarukoncept för pumpstationer. Kommunikation med frekvensomformare sker via CC-Link.
KPI
Version SCADA WD är även den en "Stand Alone" lösning och har förutom samma funktionalitet som Basic även funktioner för kontroll att SCADA-servern är igång. Denna panel fungerar som en paralell larmserver för de larm man väljer att skicka in via larmsändare plus funktioner för watchdogfunktionalitet gentemot befintligt SCADA.
I version SCADA WD finns även möjligheten att från befintligt SCADA ändra prioriteringslistan för panelens larmutskick.
Man kan även från SCADA se vilka larm som är aktiva i panelen och kvittera bort larmen.
SCADA WD Plus
Version SCADA WD Plus har samma funktionalitet som Basic & SCADA WD men även funktioner för att verifiera att larmutskick från befintligt SCADA fungerar. Denna version fungerar som en redundant larmserver och aktiveras automatiskt om watchdog för SCADA eller om larmutskicken från SCADA inte fungerar. Lösningen har även stöd för att från SCADA övervaka panelens funktioer, det gör att båda systemen kan övervaka varandra.
Smart Larmpanel
Larmpanel och modem
Version: Basic, SCADA WD & SCADA WD Plus
Larmpanel för montage i apparatskåp eller på vägg samt ett modem för larmutskick. Larmhantering och mottagare av larmutsick görs via det medföljande grafiska gränssnittet i paneln.
Larmhantering & Larmlista
Version: Basic, SCADA WD & SCADA WD Plus
Larmlistan:
Prioriteringslista för mottagare av larm
Inställningar sker via larmpanelen och /eller från SCADA.
Panelen fungerar som en redundant larmserver och aktiveras automatiskt om det primära larmmodemet eller ordinarie larmserver fallerar.
Ingår i version: Basic, SCADA, SCADA Plus
Watchdog, SCADA
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Donec accumsan, tellus posuere sget orci. Quisque sit amet posuere augue. Aenean sodales augue non aliquam molestie. Nunc feugiat aliquam orci a aliquet. Aenean fermentum enim a luctus posuere. Mauris elementum facilisis urna, a adipiscing tortor congue vel. Nullam facilisis ultrices quam. Donec nunc orci, ullamcorper hendrerit nunc a, fringilla rhoncus est. Suspendisse laoreet posuere sapien.
Ingår i version: SCADA, SCADA Plus
Watchdog, Larmutskick
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Donec accumsan, tellus posuere sodales rhoncus, nulla nulla dignissim leo, ac consectetur elit mauris quis leo. Phasellus odio orci, ultricies sit amet tristique ac, varius at nisi. Vivamus eros massa, aliqus posuere. Mauris elementum facilisis urna, a adipiscing tortor congue vel. Nullam facilisis ultrices quam. Donec nunc orci, ullamcorper hendrerit nunc a, fringilla rhoncus est. Suspendisse laoreet posuere sapien.
Ingår i version: SCADA Plus
Larmsändare för yttre anläggningar
Larmsändare
Det finns inget krav på någon specifik hårdvara/sms-larmsändare ute i yttre anläggningar. Många av våra kunder använder idag t.ex. Comlink som larmsändare och många routrar idag är utrustade med någon form av digtal ingång som kan användas för larmutskick. Dock är det att föredra att larmsändaren skickar larm både på tillslag och frånslag för bästa funktionalitet.
Exempel på produkter vi kan tillhandahålla
Heartbeat PLC/RTU
När vi har tagit fram lösningen Heartbeat PLC/RTU har vi haft lite högre krav på funktionalitet i larmsändaren. Förutom att lösningen har larmsändarfunktionalitet finns även funktioner för heartbeat där man kontrollerar om den lokala styrningen "lever". En annan viktig funktion är heartbeat på själva larmsändaren för att säkerställa att enheten är ok.
Mer information om lösningen
FAQ
När det gäller panelen så ligger den inom OT-infrastrukturen så är den säkrad så är det inga problem.
När det gäller larmsändarna så hänger det på hur de är konfigurerade. Många larmsändare har idag funktionalitet med GPS-koordinater, vi förespråkar att man som standard stänger av den funktionen.
För Basic behövs ingen SCADA, den är helt fristående.
SCADA & SCADA Plus är kompatbel med de flesta SCADA.
Cactus Eye, VA-Operatör, iFix, Citect, Zenon, AQV8, MAPS m.fl.
Normalt sett inte, vi försöker alltid göra våra lösningar så att man kan använda både äldre och ny utrustning.
Det man kan tänka på är att 2G/3G kommer att släckas ner så det är mer på grund av det man kanske bör se över sina larmsändare.
I dagsläget finns möjlighet att skicka till mobil, minicall eller till annant system.
Vi håller på och tittar på en lösning där man även kan skicka till SOS Alarm.
I grundutförandet finns det möjlighet att sätta upp 10 st mottagare.
Det är inga problem att sätta upp fler om behovet finns.
Teoretiskt så finns inget tak då lösningen är tagg-baserad så den är uppgraderingsbar.
Den levereras med 2048 taggar vilket i princip innebär att man kan ansluta 400-500 st larmsändare om varje larmsändare har 4-5 larm som ska skickas.
